Приводы shaft-30 ip65 и shaft-60 ip65 для промышленных секционных ворот

О продукте Применение Видео Конструкция Комплектация

Электромеханические приводы вального типа Shaft-30 и Shaft-60 предназначены для автоматизации промышленных секционных ворот.

Характеристики

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
Площадь ворот, м²	18 / 28	В зависимости от модели привода
Напряжение питания, В	220-240 / 380	В зависимости от модели привода
Крутящий момент, Нм	30 / 60	В зависимости от модели привода
Двигатель, В	220/380	В зависимости от модели привода
Диапазон рабочих температур, °С	-40...+55
Скорость движения ворот, мм/с	171–345	(в зависимости от используемого диаметра барабана)
Скорость вращения мотора, об/мин	1400
Класс защиты IP	IP65
Интенсивность использования, %	50 / 60	В зависимости от модели привода

Применение

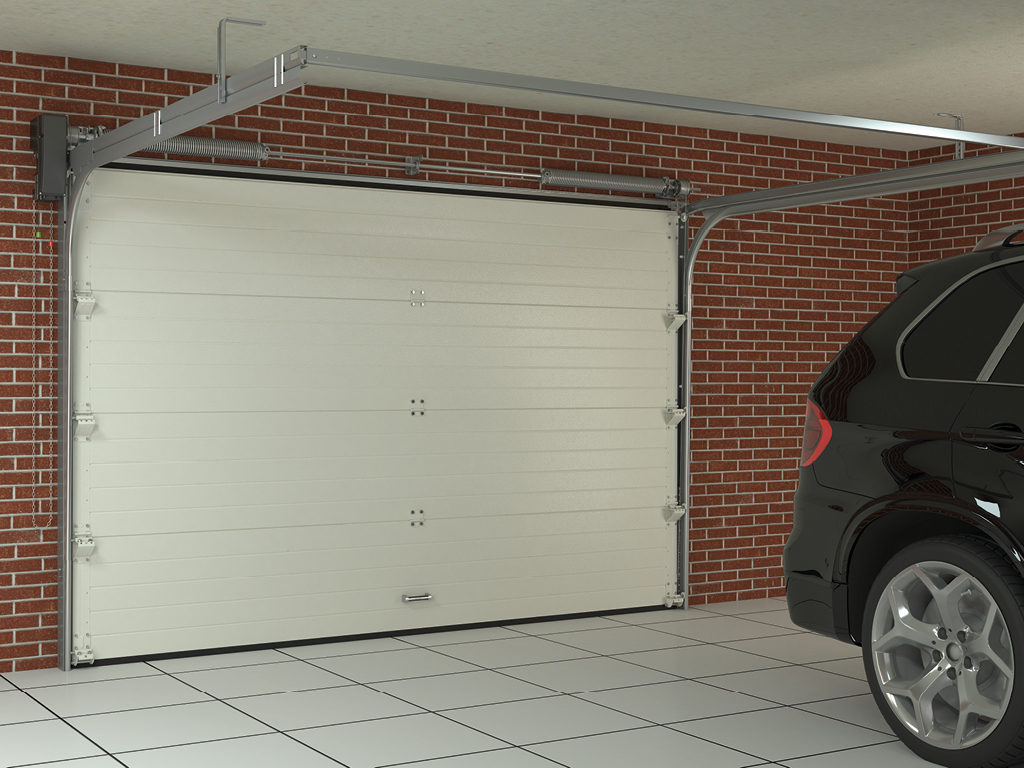

Гаражные секционные ворота

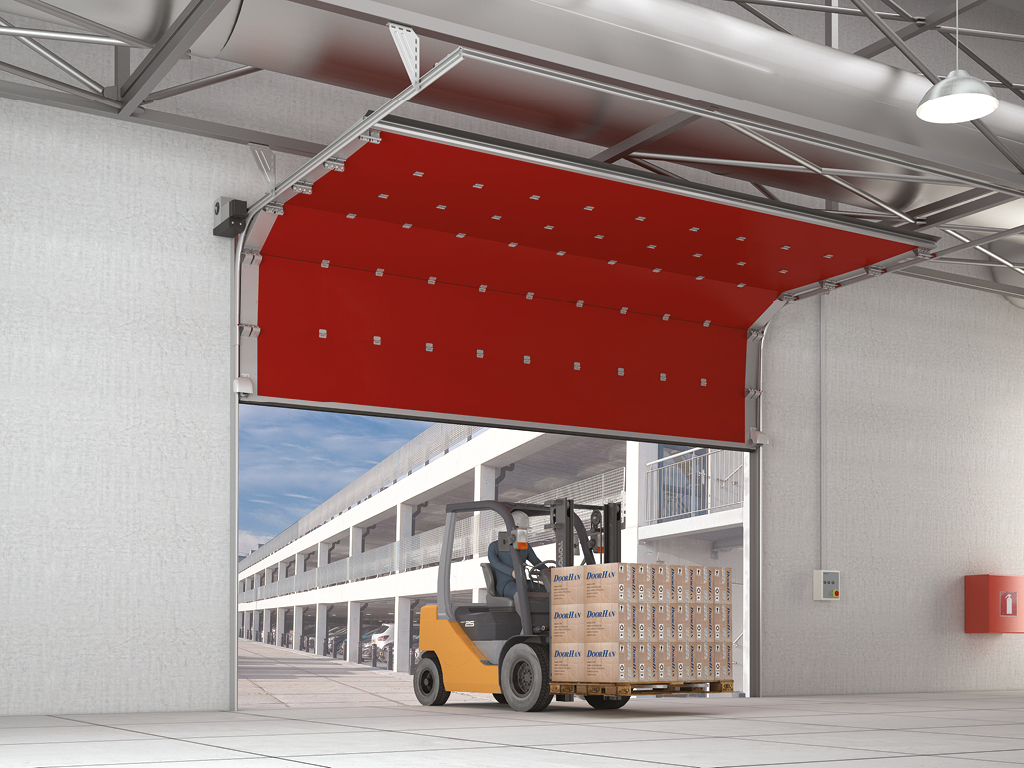

Промышленные и противопожарные секционные ворота

Видео

Конструкция

1. Корпус редукторa.

2. Отверстие под вал ворот

3. Двигатель

4. Узел ручной цепи

5. Ручная цепь

6. Кабель

7. Клеммная колодка

8. Рукоятка расцепителя

9. Концевик

Комплектация

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемникa.
Wi-Fi-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами
GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт Transmitter-2PRO-Black для дистанционного управления двумя автоматическими устройствами
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-Premium в металлическом копусе для дистанционного управления 4 автоматическими устройствами
Пульт Car-Transmitter для установки в прикуриватель предназначен для дистанционного управления двумя автоматическими устройствами
Кодовая клавиатура KEYPAD для дистанционного управления электроприводом ворот, оснащенным встроенным или внешним приемником DoorHan
Беспроводная кнопка Command-433 для дистанционного управления двумя автоматическими устройствами
Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа
Антивандальная кодовая клавиатура KEYCODE для управления автоматическим устройством. Может быть использована как внешняя клавишная панель или устройство считывания проксими-карт
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Сигнальная светодиодная лампа с антенной Lamp-PRO для оповещения движения ворот
Беспроводные фотоэлементы безопасности Photocell-W, состоящие из инфракрасного передатчика и приемника
Светофор Traffic-light-LED для обеспечения безопасности использования автоматических устройств, ограничивающих доступ
Сирена Sirena для звукового оповещения о движении ворот
Кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот
