Промышленные секционные ворота серии ISD01

О продукте Дизайн Видео Конструкция Комплектация

Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции. Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию — сохранение требуемого температурного режима является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой Quick Fix, которая позволяет максимально сократить время монтажа.

Автомойки

Производственные цеха

Складские комплексы

Характеристики

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² * °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот, указано для ворот размером 3 500 х 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	безотказность ворот — 120 000, торсионного механизма — 25 000 (по умолчанию)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Вес полотна ворот, кг/м²	13,5	точное значение зависит от типоразмера панелей, используемых в конструкции ворот
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9

Дизайн

ДИЗАЙН ПАНЕЛЕЙ

Доска

Горизонтальная полоса

Широкая центральная полоса

Волна

Горизонтальная полоса (внутренняя сторона панели)

ТИП ПОВЕРХНОСТИ

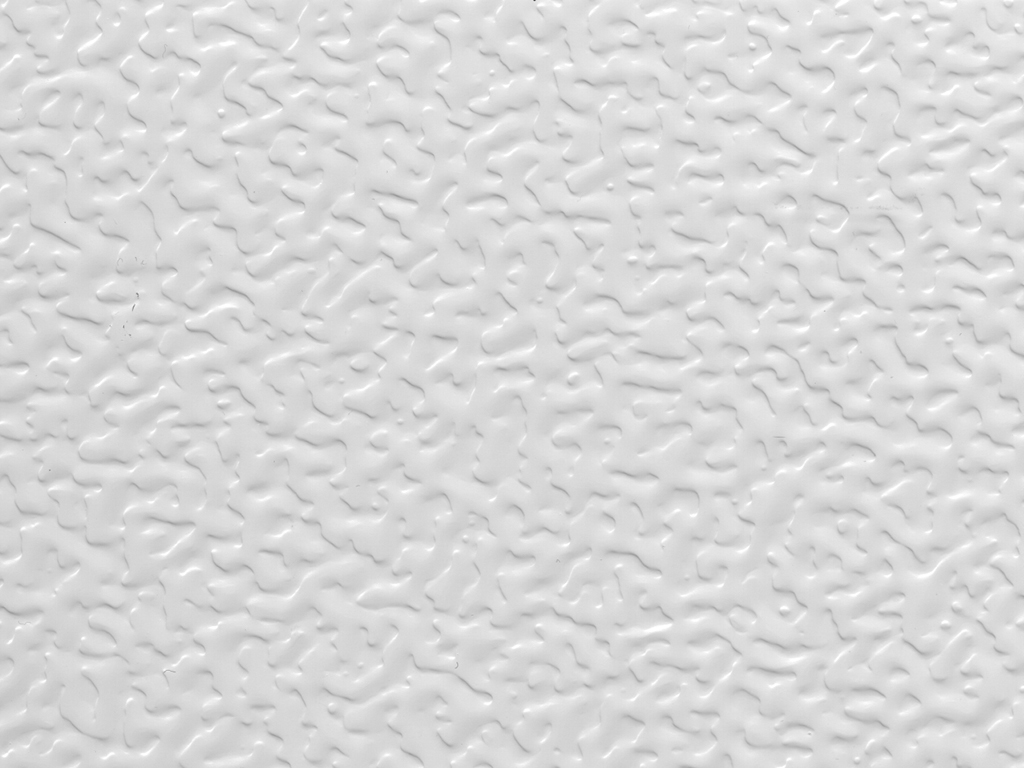

Под дерево (внешняя сторона панели)	Stucco (внутренняя сторона панели)

ЦВЕТА


RAL 9003 белый	RAL 9006 серебристый	RAL 7004 серый	RAL 1014 бежевый

RAL 6005 зеленый	RAL 5005 синий	RAL 7016 антрацит	RAL 3000 красный

RAL 3005 бордовый	RAL 8017 коричнево-красный	RAL 8014 коричневый	Нестандартный цвет по карте RAL (наценка)

Видео

Конструкция

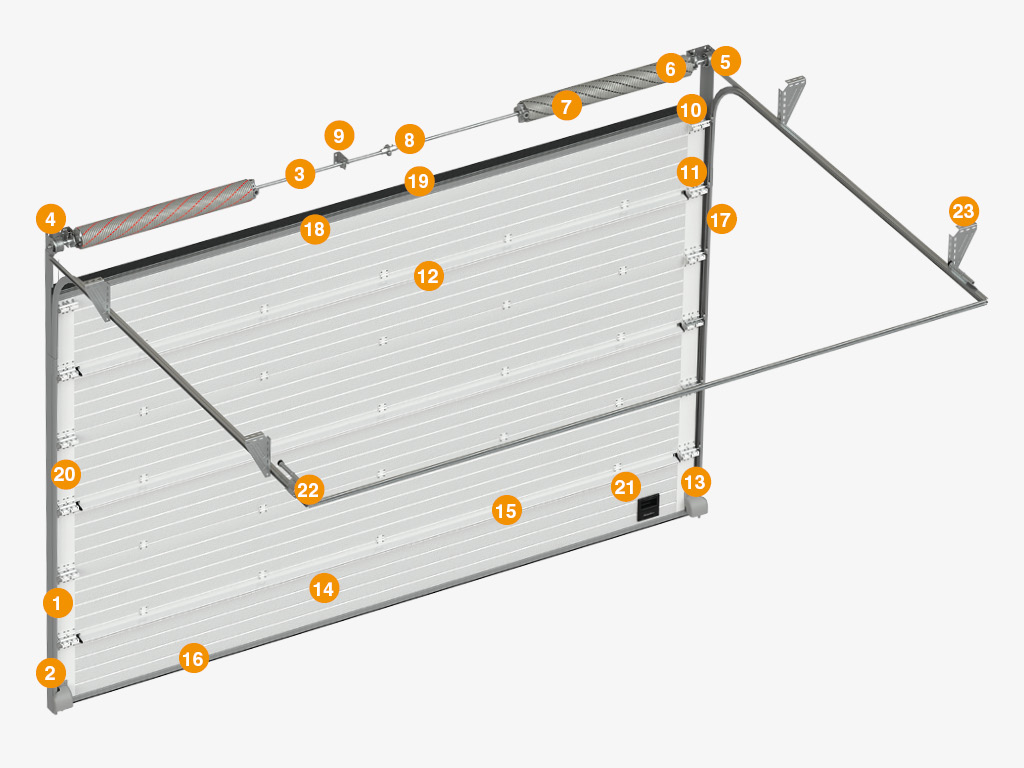

1. Вертикальная направляющая

2. Угловая стойка

3. Вал цилиндрический

4. Устройство защиты от обрыва пружины

5. Барабан

6. Кронштейн П-образный

7. Балансирующий пружинный механизм (торсионная пружина)

8. Муфта соединительная

9. Внутренний опорный кронштейн

10. Верхняя опора с держателем ролика

11. Боковая опора с держателем ролика

12. Усиливающий дельта-профиль

13. Устройство защиты от разрыва троса

14. Сэндвич-панель

15. Внутренняя петля

16. Нижний профиль и уплотнитель

17. Уплотнитель боковой

18. Верхний профиль

19. Верхний уплотнитель

20. Боковая крышка для панелей с отверстиями для крепления

21. Ручка-ступенька

22. Пружинный амортизатор

23. Кронштейн крепления к потолку

Комплектация

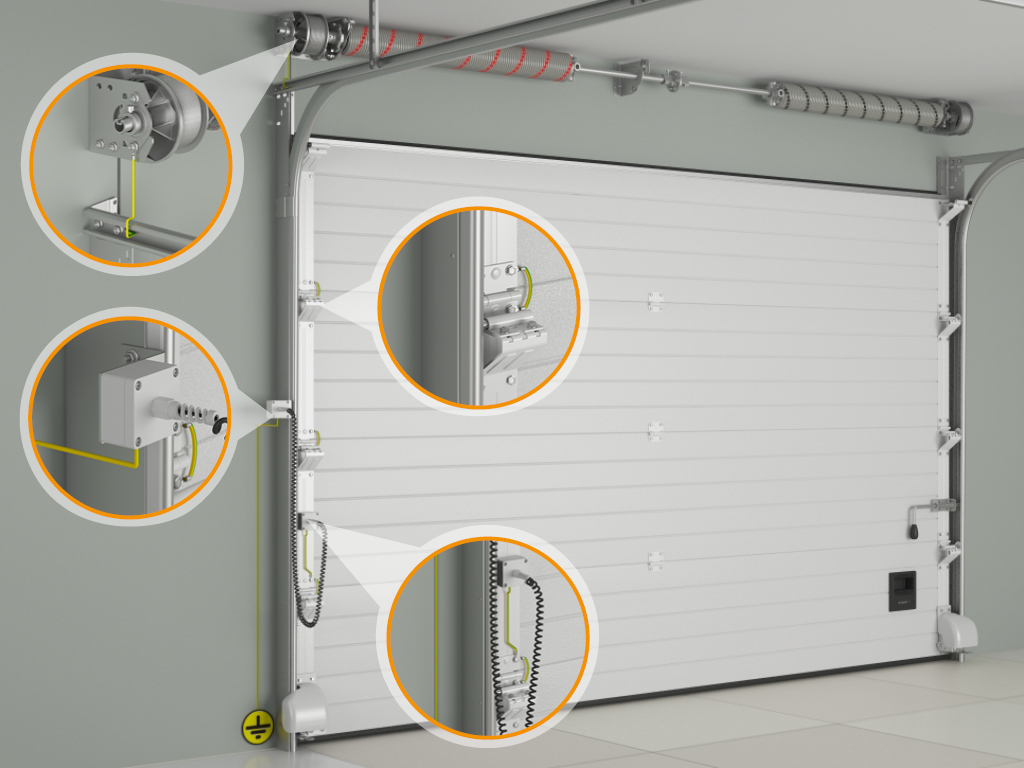

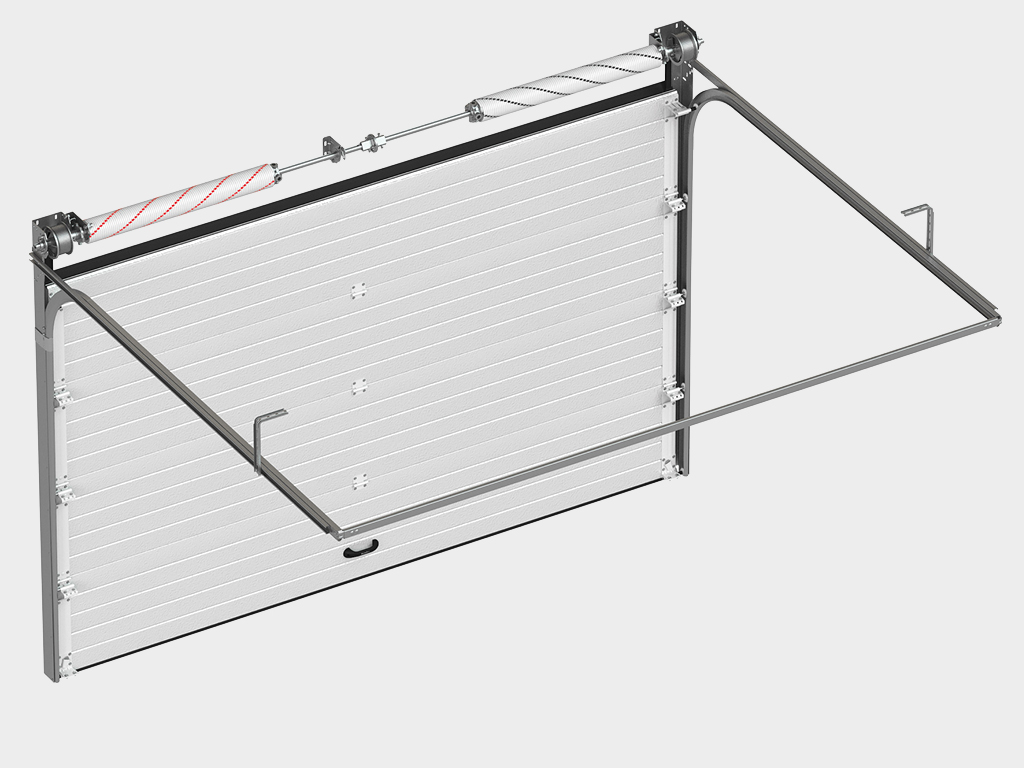

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

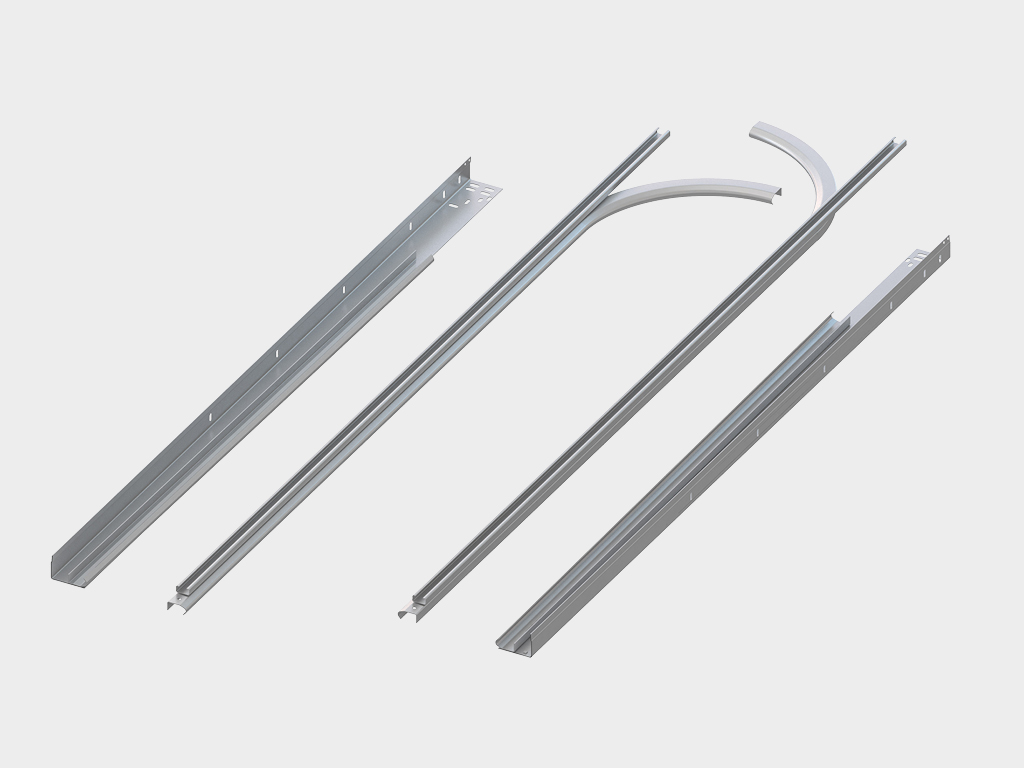

Комплект направляющих и угловых стоек из стали толщиной 2 мм обладает повышенным запасом прочности, имеет все необходимые для монтажа перфорации.

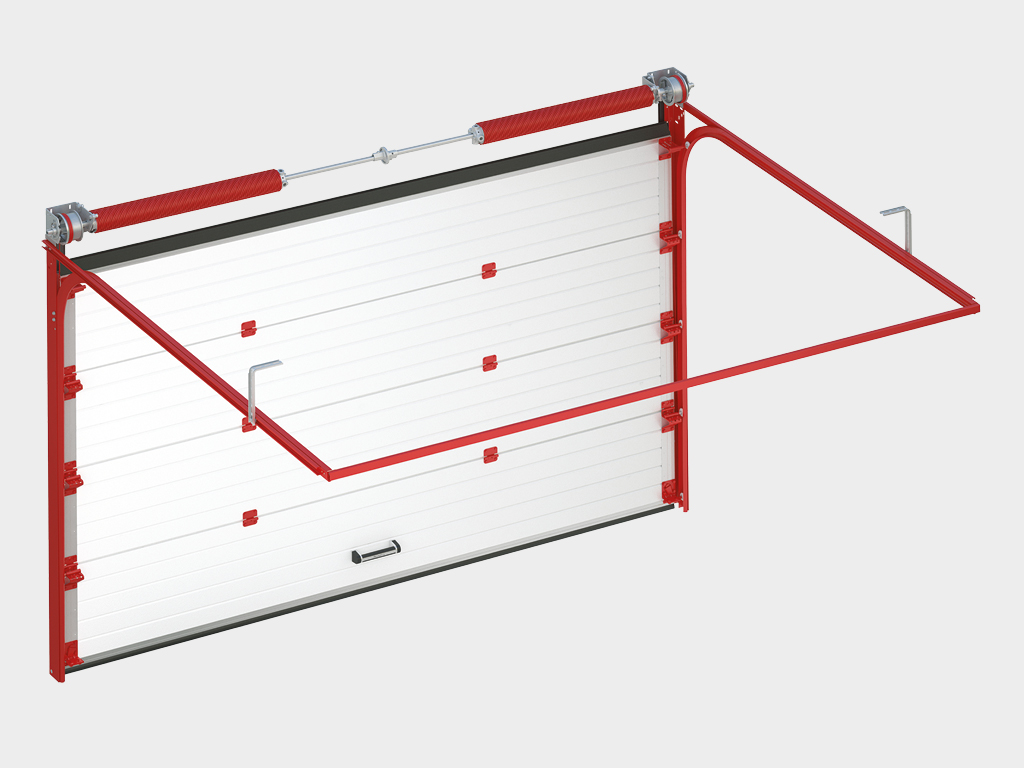

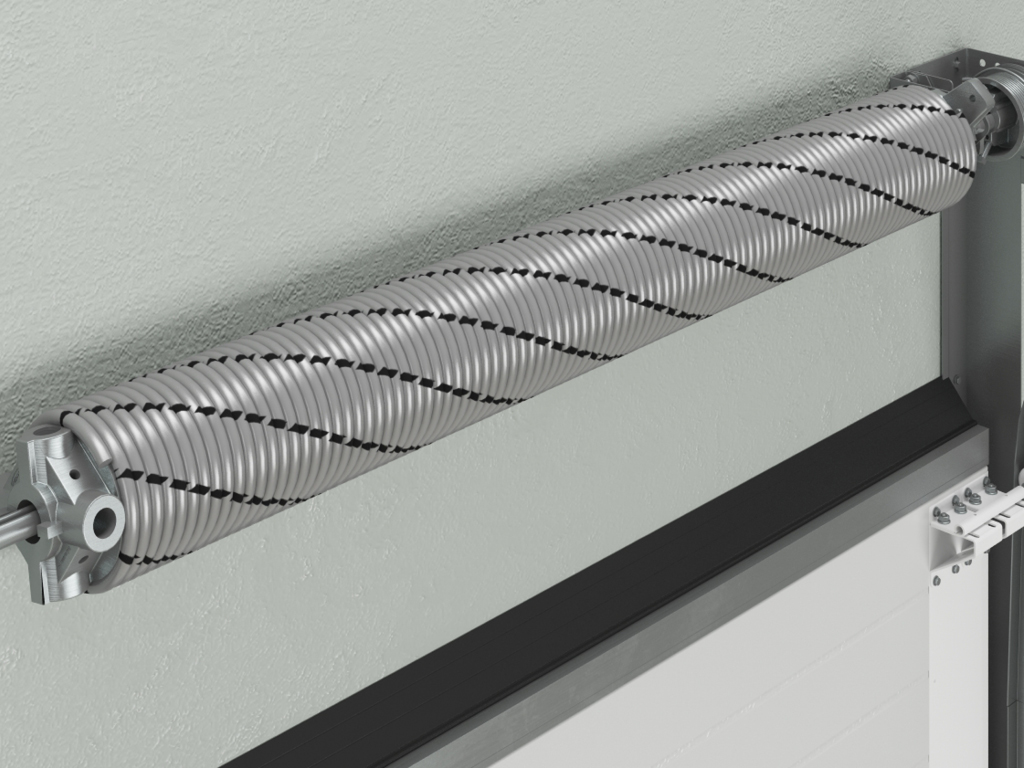

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот. Обеспечивает открывание и закрывание полотна ворот без усилий.

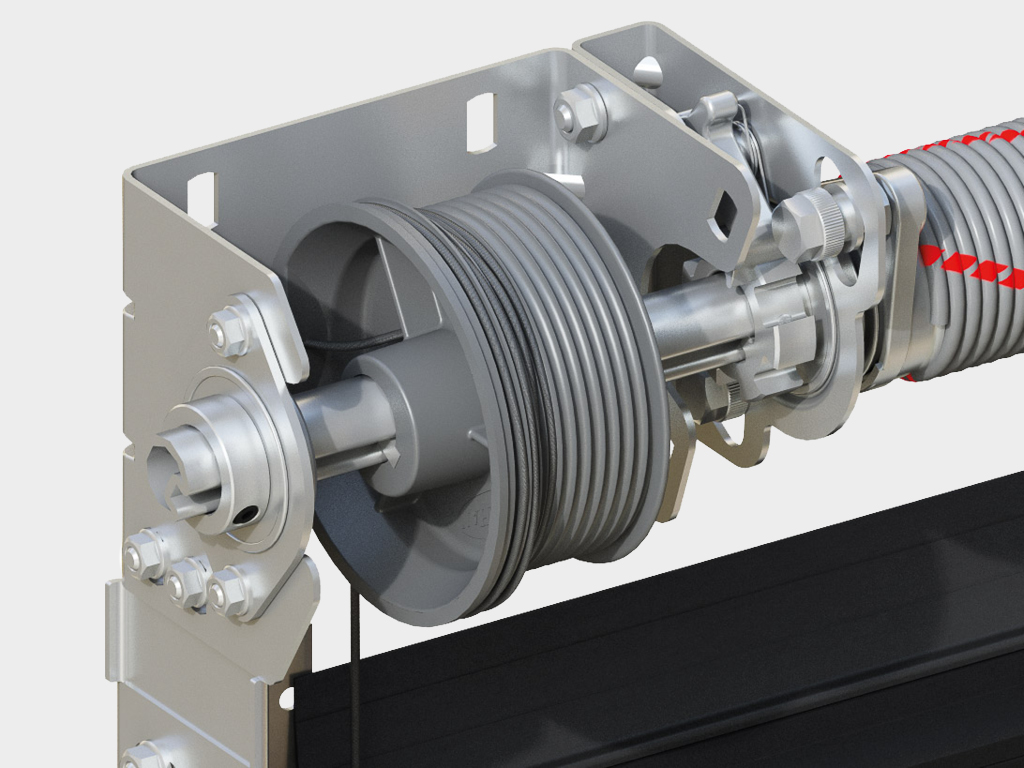

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

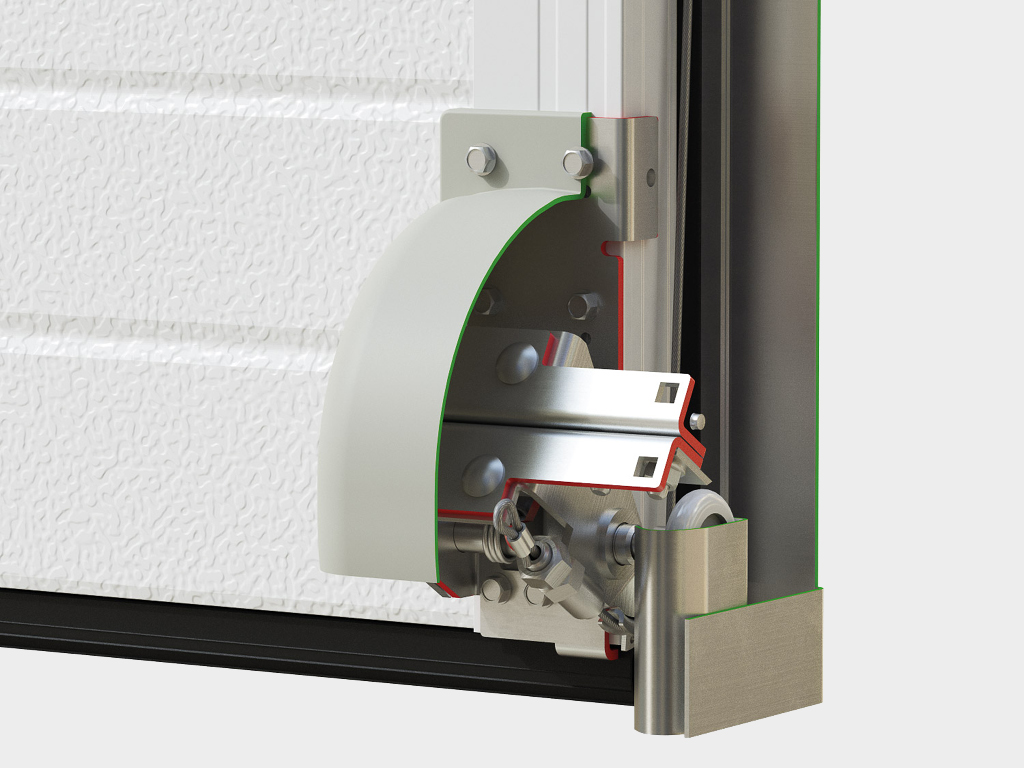

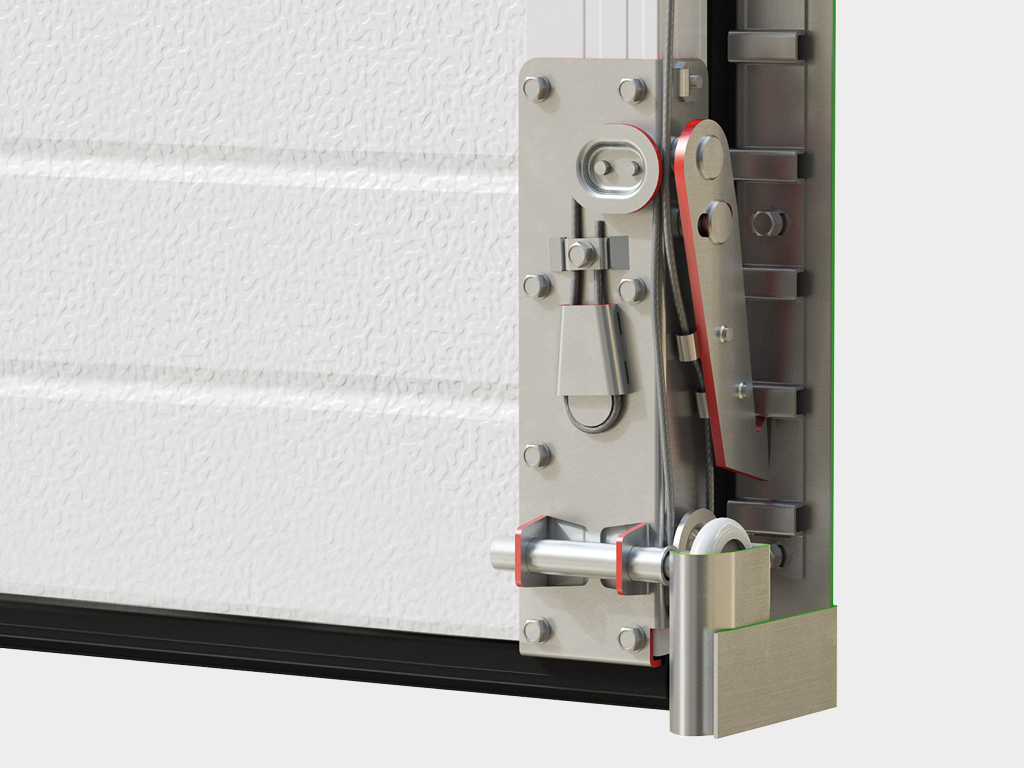

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

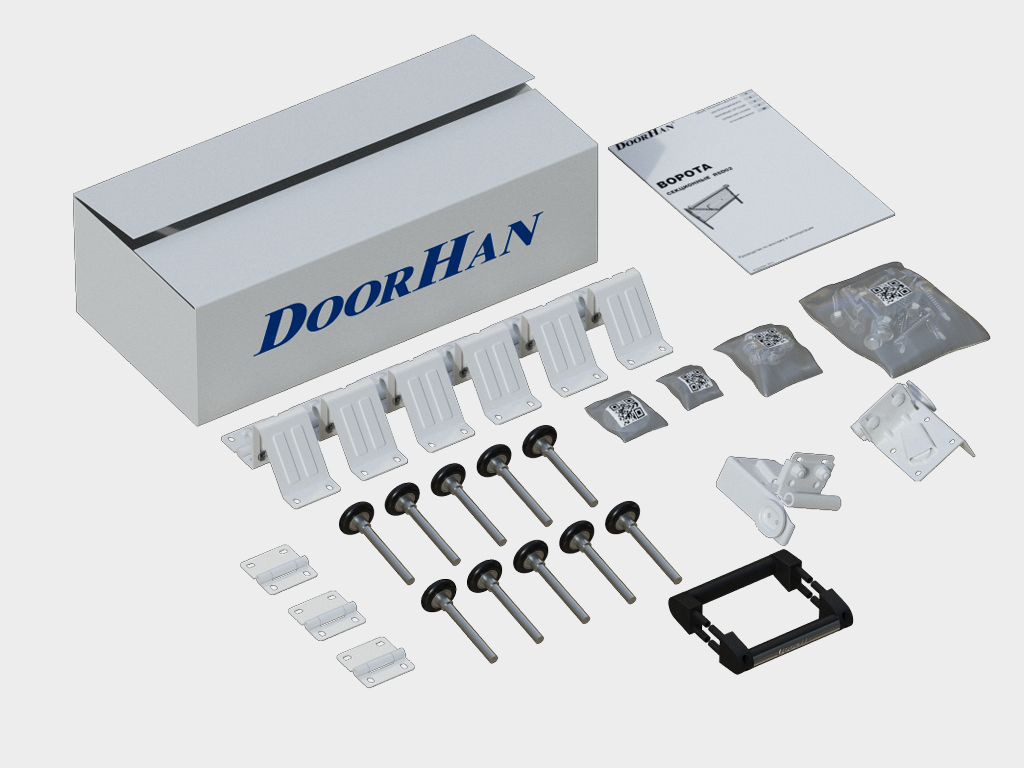

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

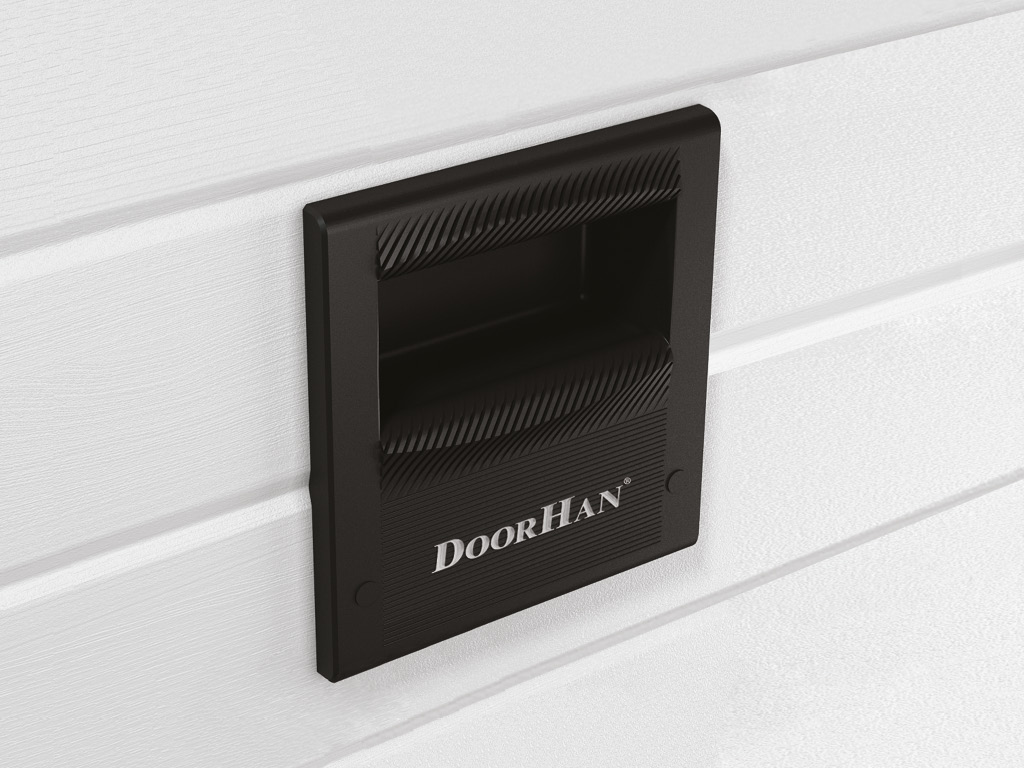

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

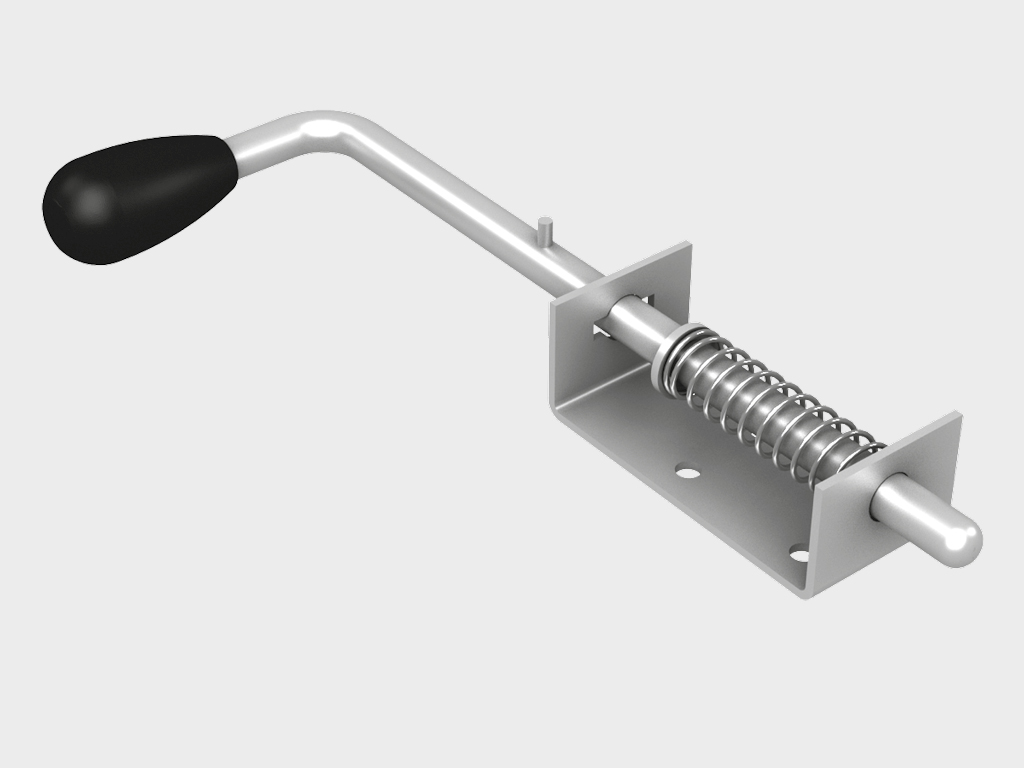

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

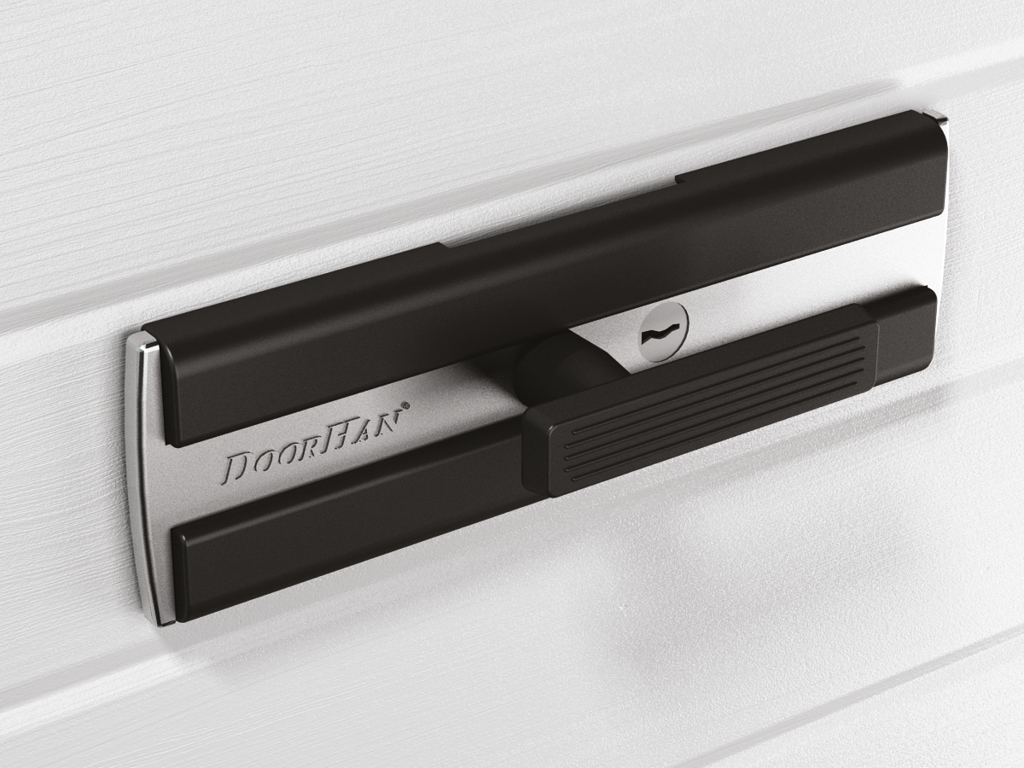

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

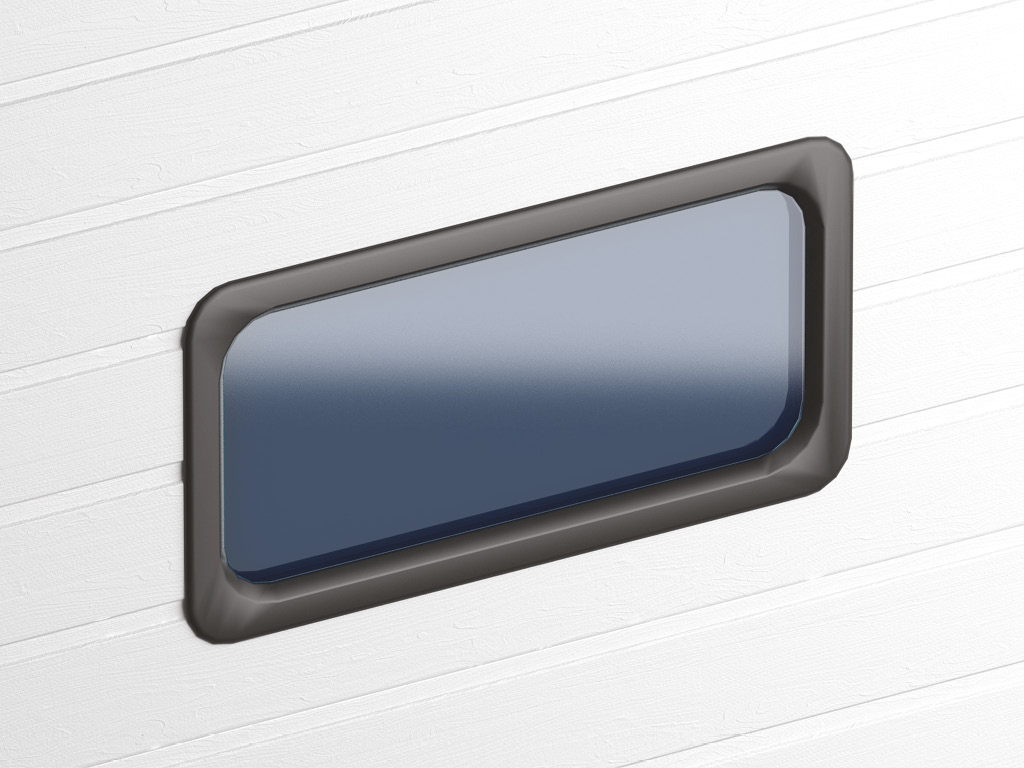

Специальная конструкция окон (размером 635 х 330 мм или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

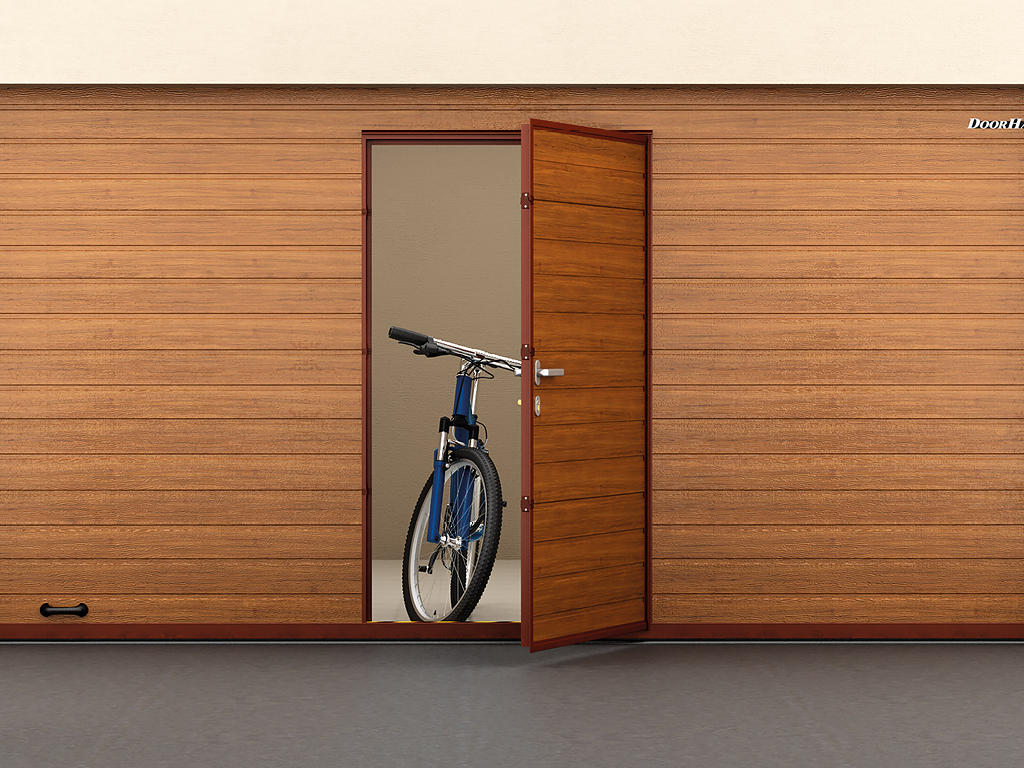

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

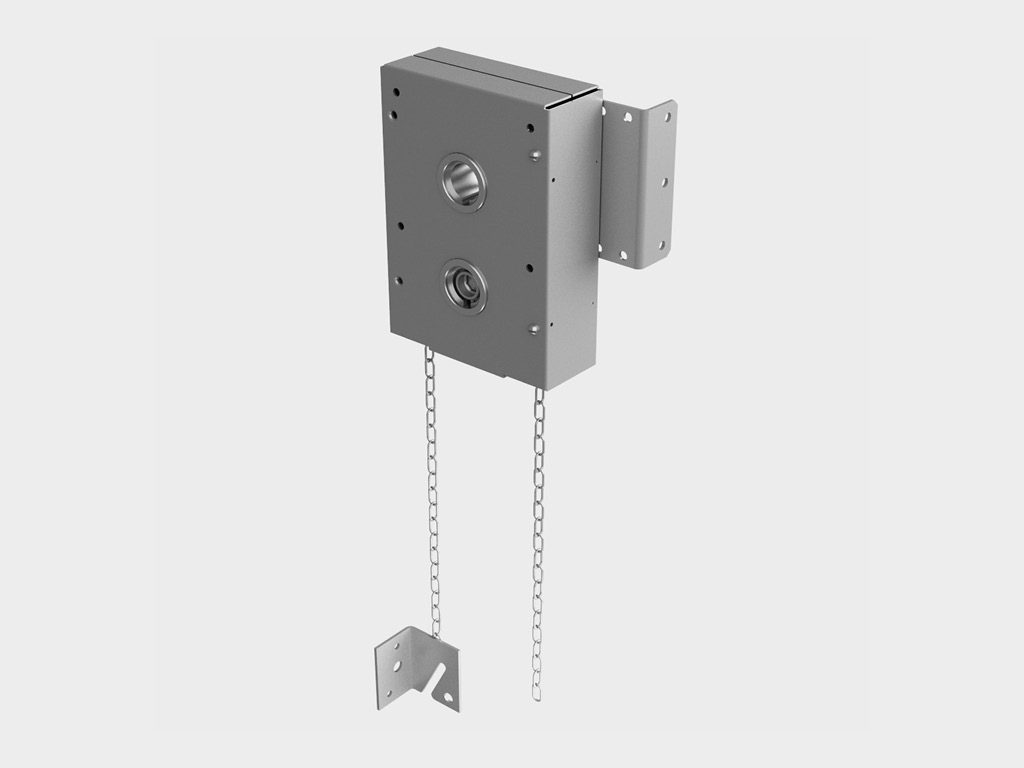

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

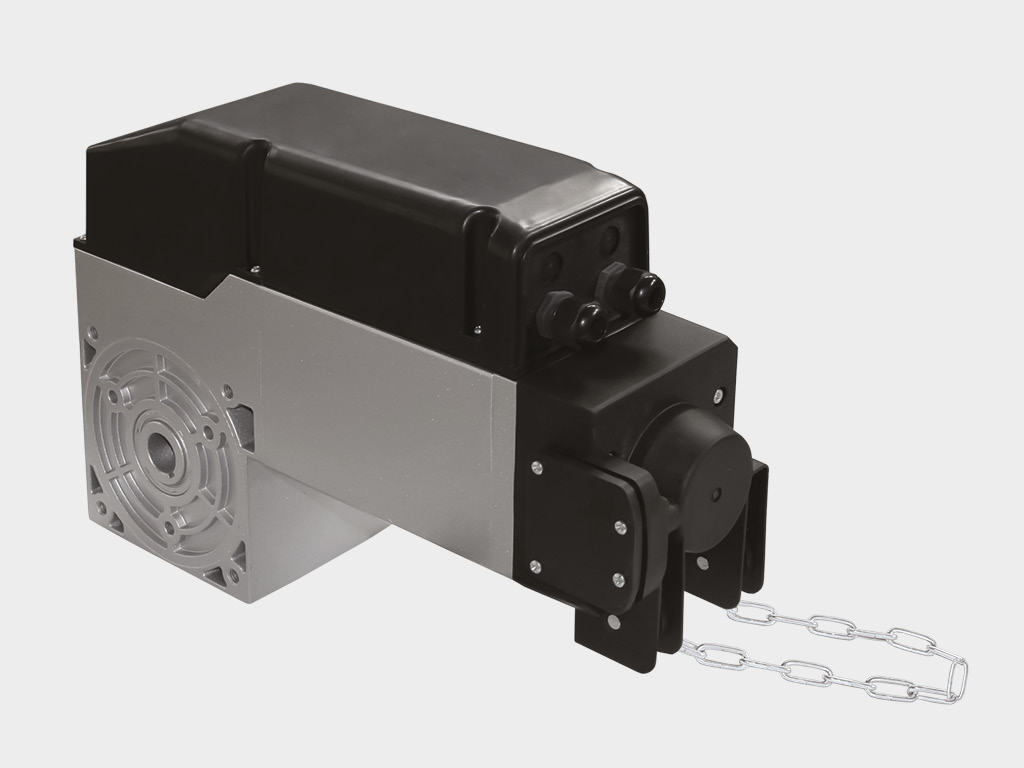

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).
Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.
Устройство безопасности троса предохраняет полотно ворот от падения в случае разрыва троса, а так же препятствует несанкционированному подъему полотна.
Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.
Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.
